首頁 > 產品展示 > SWP型萬向聯軸器

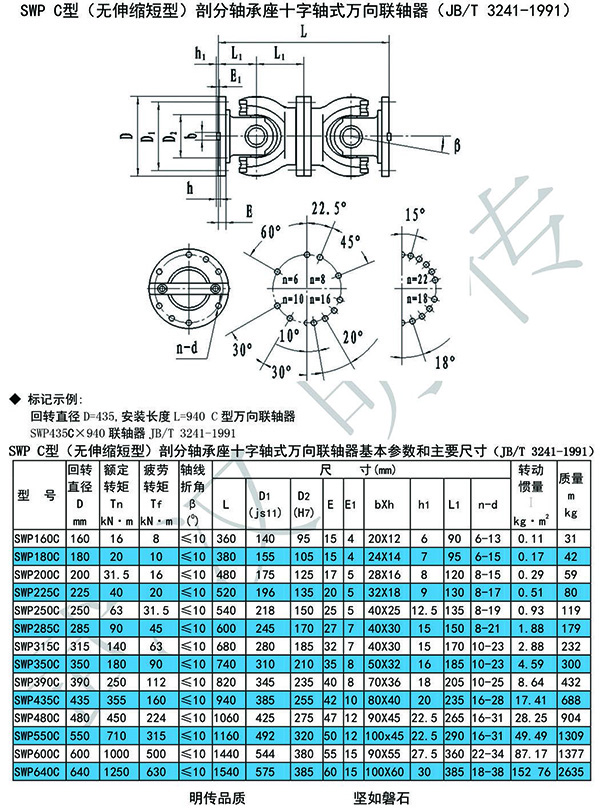

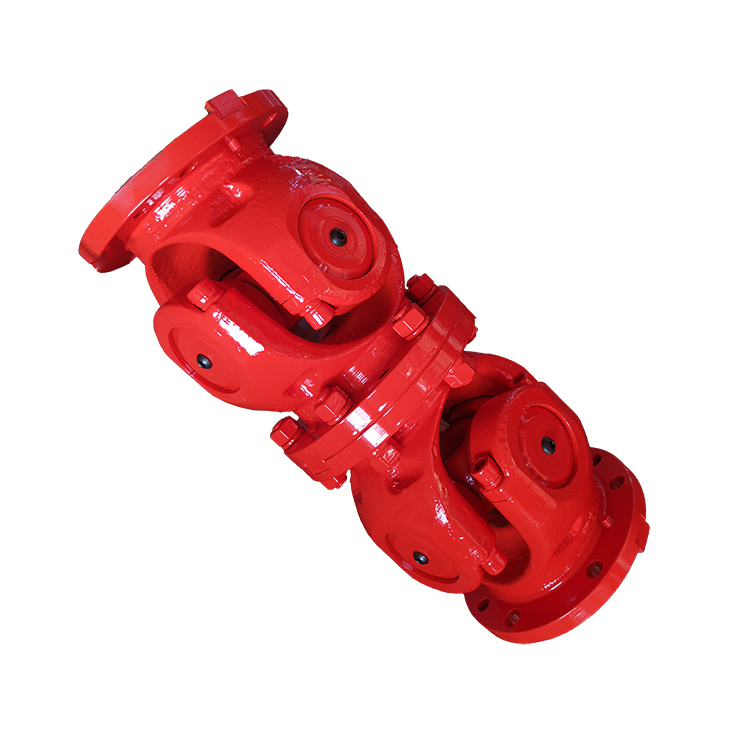

SWP C 無伸縮短型

產品型號:SWP C

標準編號:JB/T 3241-1991
聯軸器類型:萬向聯軸器
公稱轉矩:16~1250kN·m
軸孔:
外形尺寸:160~640
孔徑:
重量:31~2635kg
長度:340~1540
外徑:160~640
是否提供加工定制:是

產品描述
參數詳情

      SWC型(整體叉頭)、SWP(剖分軸承座)萬向聯軸器的主要特點:

1.具有較大的角度補償能力,SWC型軸線折角可達15°~25°,SWP型可達10°。

2.SWC型結構緊湊合理,采用整體式叉頭,消除了螺栓壓緊軸承座(蓋)這一薄弱環節,完全避免了常見的螺栓松動或斷裂造成的惡性事件,使工作更具可靠性。

3.SWP型承載能力大,使用安全可靠。與回轉直徑相同的同類聯軸器相比較,其所傳遞的扭矩更大,對回轉直徑受限制的機械設備其配套范圍更具優越性,使用壽命比其它形式聯軸器提高30%~50%。

4.傳動效率高。其傳動效率可達98%~99.8%,用于大功率傳動其節能更明顯。

5.傳動平穩,噪聲低,拆裝維護更方便,用于軋機傳動可提高軋材質量,改善操作者的勞動條件。

SWC型整體叉頭十字軸式萬向聯軸器分為BH、BF、WD、CH、WH、WF和WD七種型式。

SWP型剖分軸承座十字軸式萬向聯軸器分為A、B、C、D、E、F、G七種型式。


SWC、SWP型萬向聯軸器由兩個萬向節和一根中間軸所構成,為使主、從動軸的角速度相等,即ω1=ω2,須滿足下列三個條件:

1.中間軸與從動軸間的節點傾角相等,即β1=β2。

2.中間軸兩端的叉頭位于同一相位。

3.主、從動軸與中間軸的中心線位于同一平面內。

萬向聯軸器的安裝形式按其軸線相互位置,一般分Z型(兩軸平行)和W型(兩軸相交),見下圖。
