首頁 > 產品展示 > 扭矩限制器

MF 鏈輪摩擦式 扭矩限制器

產品型號:

標準編號:
聯軸器類型:
公稱轉矩:
軸孔:
外形尺寸:
孔徑:
重量:
長度:
外徑:
是否提供加工定制:

產品描述
參數詳情

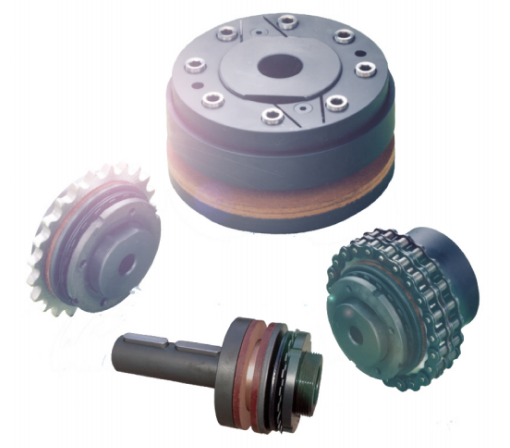

摩擦扭矩限制器中的鏈輪、滑輪或其他傳動部件安裝在兩個滑動片之間。達到扭矩時,可確保在不損害部件的情況下實現連續傳動。該裝置的特點是:結構簡單,價格便宜,適合對于扭矩精度要求不是很高的環境下使用。


簡單經濟型摩擦式扭力限制器

適合在粉塵條件下工作,齒輪箱及輸出設備之間無需調速

過載無噪音,無振動

旋轉雙向保護

無石棉摩擦盤

該通過鎖緊環調節,扭矩設置簡單精確

尺寸創新校準系統,可對設備進行瞬時校準


按需

配完整的變速齒輪,全部車削制作,安裝完成(鏈輪,滑輪,齒輪對)

適合特定用途的各類摩擦片

可可以開鍵槽、花鍵、脹套等多種連接方式

表層經過防腐處理,滿足特殊要求



主要應用

成型機械

輸送機械類

風機

農業機械,木工機械


優勢和特點

在以外碰撞中保護電動機齒輪箱

在過載時候,能及時讓輸送線停掉

在葉片卡住的時候保護電機、葉片

在產品出現短時堵塞情況中,對齒輪箱進行保護

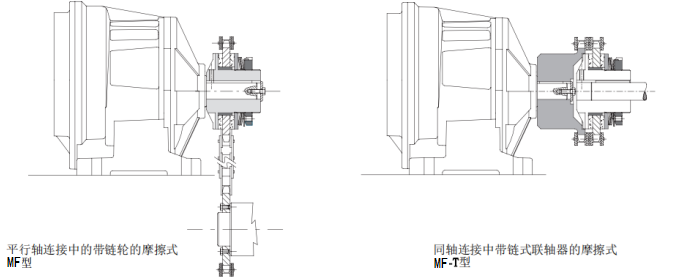

MF:平行軸傳動的基本型號,帶鏈輪、齒輪對或滑輪

1-23000Nm

最大開孔140mm



MF-T:同軸連接,結構簡單、經濟

1-23000Nm

最大開孔160mm



MF-G:同軸連接,帶彈性聯軸器,補償范圍大

1-23000Nm

最大開孔160mm


外形尺寸

尺寸

A

B

h7

DH7

F

G

G1

L

M

M1

P*

預制孔

最大

最小

最大

最大

0

25

14

-

8

22

1

3

-

5

26

-

M3*

1

38

24

-

12

32

1

5

21

8

33

46

M3

2

50

36

-

20

44

1

6

26

10

35

57.5

M4

3

70

45

-

25

63

1

10

40

15

55

85

M6

4

90

60

-

38

82

3

12

46

16

60

95

M6

5

115

72

18

45

104

5

16

58

18

70

113

M6

6

140

85

24

55

130

8

19

69

20

80

136

M8

7

170

98

28

65

158

10

22

78

22.5

95

153.5

M8

8

205

120

38

80

193

18

26

90

27

110

174

-

9

240

145

50

100

230

18

29

99

27

116

186

-

10

300

175

60

120

287

21

33

113

29

123

203

-

11

340

205

60

130

325

23

33

113

41

158

238

-

12

400

230

60

140

388

23

35

119

46

167

251

-

性能參數

尺寸

扭矩(Nm)

慣性

10-3 kg㎡

最大轉速

(rpm)

重量(kg)

T0

T1

T2

T3

MF

.../ML

0

-

1-8

2-12

2-20

0,003

10000

0,1

-

1

-

1-14

8-22

15-34

0,022

10000

0,2

0,3

2

2-12

4-40

17-70

23-100

0,075

7600

0,4

0,5

3

6-18

17-60

34-120

60-210

0,390

5450

1,1

1,4

4

13-105

74-140

90-280

185-450

1,167

4250

2,2

2,8

5

65-280

120-360

207-700

210-950

3,809

3350

3,7

4,8

6

-

180-550

260-950

390-1200

9,982

2750

6,6

8,5

7

-

160-700

300-1450

1000-2600

23,943

2250

10,9

13,5

8

300-1200

500-2400

1000-4800

-

75,088

1900

20,1

24,5

9

500-2000

1000-4000

2000-8000

-

152,946

1600

30,9

37,8

10

800-3500

1500-7000

3000-14000

-

380,357

1300

49,1

60,8

11

1000-4500

2000-9000

4000-18000

-

869,290

1200

85,5

102,5

12

1500-5000

3000-11000

5000-23000

-

1830,092

1000

124,5

147,7


說明

?P*:尺寸為00.25,平頭螺絲位于螺母側,而非位于法蘭側

?重量與帶預制孔的扭矩限制器相關(MF),慣性參考成孔的最大直徑

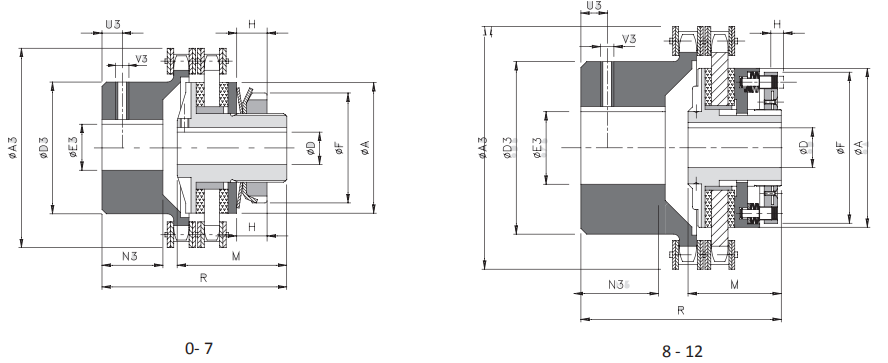

外形尺寸

尺寸

A

DH7

F

M

R

A3

D3

E3H7

N3

U3

V3

預制孔

最大

預制孔   最大

0

25

-

8

22

26

39

45

23

8

12

9

4

M3

1

38

-

12

32

33

58

57

37

10

20

20

5

M3

2

50

-

20

44

35

58

75

50

12

28

19

8

M4

3

70

-

25

63

55

87

101

70

16

38

29

12

M6

4

90

-

38

82

60

102

126

89

20

55

38

12

M6

5

115

18

45

104

70

131

159

112

20

70

56.5

15

M8

6

140

24

55

130

80

145

184

130

28

80

59.5

15

M8

7

170

28

65

158

95

189

215

130

30

80

88

15

M8

8

205

38

80

193

110

218

291

150

38

90

103

25

M10

9

240

50

100

230

116

245

310

170

50

110

124

25

M10

10

300

60

120

287

123

284

374

200

50

140

147

30

M12

11

340

60

130

325

158

329

423

210

60

150

165

30

M12

12

400

60

140

388

167

364

471

240

60

160

191

30

M16


性能參數

尺寸

扭矩(Nm)

補償

最大轉速

(rpm)

重量

(kg)

T0

T1

T2

T3

角向 α(°)

軸向Xmm

徑向Kmm

0

-

1-8

2-12

2-20

1,50

0,20

5000

0,2

1

-

1-14

8-22

15-34

1,50

0,20

5000

0,6

2

2-12

4-40

17-70

23-100

1,50

0,20

3800

1,1

3

6-18

17-60

34-120

60-210

2,40

0,25

2800

2,8

4

13-105

74-140

90-280

185-450

3,20

0,30

2200

5,9

5

65-280

120-360

207-700

210-950

4,50

0,35

1800

11,1

6

-

180-550

260-950

390-1200

4,80

0,40

1500

20,3

7

-

160-700

300-1450

1000-2600

4,80

0,40

1300

31

8

300-1200

500-2400

1000-4800

-

6,30

0,50

1000

54,6

9

500-2000

1000-4000

2000-8000

-

6,30

0,50

900

76,7

10

800-3500

1500-7000

3000-14000

-

6,80

0,55

700

125,5

11

1000-4500

2000-9000

4000-18000

-

6,80

0,55

600

180

12

1500-5000

3000-11000

5000-23000

-

6,80

0,55

550

260


說明

? 改數據與整個數組相關 MF-T)

? 質量與擴多大內孔有關 MF-T)

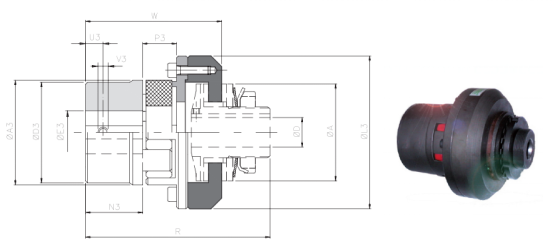

外形尺寸

尺寸

A

DH7

F

M

R

A3

L3

E3H7

N3

U3

V3

預制孔

最大

預制孔

最大

0

25

-

8

22

26

56

30

43

-

16

11

5

M4

1

38

-

12

32

33

84.5

40

58

-

25

25

10

M4

2

50

-

20

44

35

58

55

74

-

35

30

10

M5

3

70

-

25

63

55

87

80

107

-

48

45

15

M8

4

90

-

38

82

60

102

95

132

-

55

50

20

M8

5

115

18

45

104

70

131

120

164

-

74

65

20

M10

6

140

24

55

130

80

145

160

208

28

95

85

25

M10

7

170

28

65

158

95

189

200

246

30

110

100

30

M12

8

205

38

80

193

110

218

225

285

38

115

110

30

M12

9

240

50

100

230

116

245

255

330

50

125

120

33

M16


性能參數

尺寸

扭矩(Nm)

補償

最大轉速

(rpm)

重量

(kg)

T0

T1

T2

T3

角度α(°)

軸向X(mm)

徑向K(mm)

0

-

1-8

2-12

2-20

0.54°

1

0.09

10000

0.2

1

-

1-14

8-22

15-34

1

0.20

10000

0.4

2

2-12

4-40

17-70

23-100

1

0.22

7600

0.8

3

6-18

17-60

34-120

60-210

1.4

0.28

5450

3.3

4

13-105

74-140

90-280

185-450

1.6

0.32

4250

5.4

5

65-280

120-360

207-700

210-950

1.8

0.38

3350

10.3

6

-

180-550

260-950

390-1200

2.5

0.48

2750

21.1

7

-

160-700

300-1450

1000-2600

2.8

0.50

2250

36.3

8

300-1200

500-2400

1000-4800

-

3.0

0.52

1900

59.9

9

500-2000

1000-4000

2000-8000

-

3.2

0.55

1600

87.7
